Парктроник Gazer PA45F Черный

Артикул: 2554544
Есть в наличии
Оценка:
Цена:
4369
грн
Быстрый заказ
Купить за 1 клик

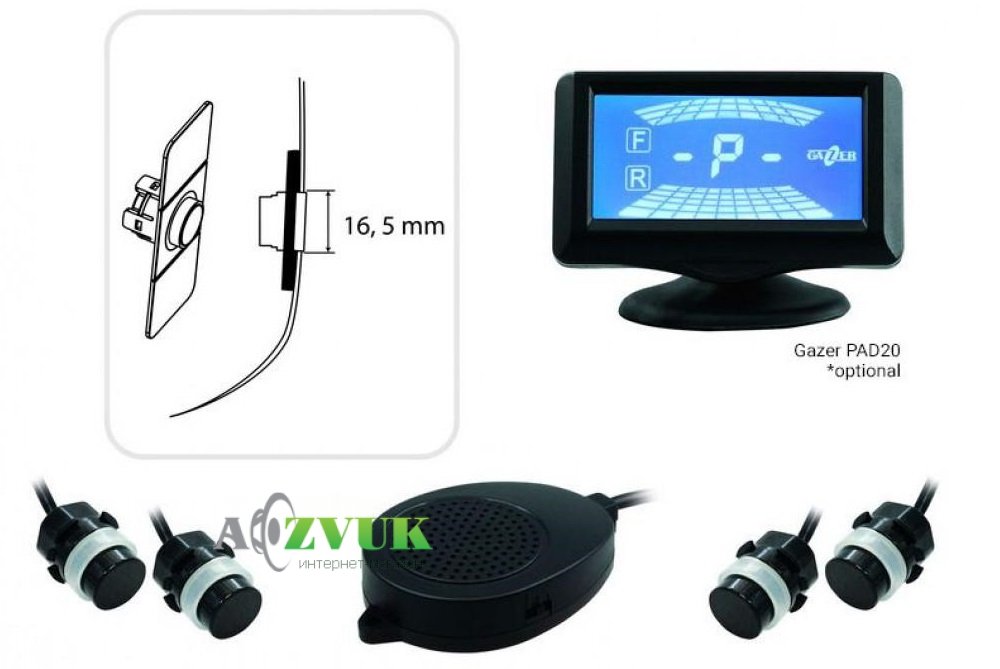

Описание Парктроник Gazer PA45F Черный

  • Парктроник для переднего бампера с профессиональными датчиками 58 kHz и тригонометрической системой расчета расстояний. Можно объединить с задней системой, подключить к опциональному дисплею PAD20 или к зеркалам заднего вида Gazer для отображения индикации вместе с изображением камеры заднего вида.

Ключевые преимущества:

  • Профессиональные датчики 58 kHz и инновационный принцип определения расстояния на основе тригонометрических уравнений
  • Объединение задней и передней системы в единую, с подключением к общему дисплею или динамику
  • Самодиагностика неисправностей при включении, автоматическое определение запасного колеса и фаркопа
  • Подключение к опциональному дисплею PAD20 и зеркалам Gazer для отображения графической информации одновременно с изображением камеры заднего вида
  • Внутренние датчики для установки в один уровень с бампером
  • Настройка высоты установки, дальности работы и геометрии бампера при помощи DIP переключателей на центральном блоке

Опциональный программатор для профессиональной настройки:

  • Надежное исполнение проводки подключения, повышенная защита датчиков от пыли и влаги IP67
  • Парктроники Gazer PA45F с профессиональными ультразвуковыми датчиками 58 kHz и тригонометрической системой расчета расстояний обеспечивают высокую надежность и точность измерений к любым объектам и при любой температуре, позволяют установить датчики ниже стандартного уровня или на разной высоте, настроить под особенности любого автомобиля и даже на определение бордюров. Парковочный ассистент Gazer PA45F возможно объединить с задней системой Gazer PA40R/PA45R в единую систему, подключить к опциональному дисплею PAD20 или к любой модели зеркала заднего вида Gazer для отображения индикации вместе с изображением камеры заднего вида. Система парковки Gazer PA45F включает датчики внутренней установки для установки в один уровень с бампером авто (крепятся с помощью двухсторонненго скотча с внутренней стороны бампера)

Профессиональные датчики и тригонометрический расчет расстояния:

  • Парковочная система Gazer PA45F использует профессиональные ультразвуковые датчики с частотой работы 58kHz, что позволяет значительно повысить точность и надежность измерений, а также устанавливать датчики ниже стандартного уровня. Датчики имеют максимальный угол обнаружения по горизонтали, исключающий пропуски и слепые зоны между датчиками. Они специально разработаны для использования в различных погодных условиях. Чувствительность и точность датчиков не снижаются в зависимости от температуры на улице, будь то сильные морозы или жаркие летние дни. Датчики также полностью защищены от грязи и воды по стандарту IP67.
  • В отличии от задних парктроников Gazer, данная система комплектуется экранированными проводами и экранированным центральным блоком, благодаря чему парктроник не воспринимает помехи от штатных приборов авто.
  • При вычислении расстояний парктроник Gazer PA45F использует алгоритм определения объектов, основанный на тригонометрических уравнениях. Для просчета расстояния до препятствия используются данные сразу с двух датчиков. Таким образом вы получаете точную информацию о расстоянии до препятствия, а не расстояние от одного отдельного датчика к объекту, как в других парковочных системах. Благодаря этому датчики парковочной системы можно устанавливать на разном расстоянии друг от друга и на разной высоте, учитывая при этом все особенности бампера автомобиля. Все параметры легко настраиваются во время установки системы с помощью блока переключателей на центральном блоке или с помощью программатора Gazer PAC30.

Объединение задней и передней систем:

  • Парктроник Gazer PA45F (front) представляет собой систему парковочного ассистента для установки в передний бампер автомобиля, имеет отдельный блок управления и комплектуется четырьмя датчиками. Также в автомобиль может быть установлена система парковочного ассистента в задний бампер Gazer PA40R/PA45R (rear), которая имеет отдельный блок управления и четыре датчика. Системы созданы таким образом специально для того, чтобы исключить излишнюю прокладку проводов, избежать наводок или помех при передаче сигналов от датчиков к блоку управления. При этом передняя и задняя системы парковки Gazer с легкостью объединяются в единую систему кабелем при помощи опционального кабеля Gazer PAC10 .
  • При объединении двух систем в единую используется общий динамик или подключение к дисплею Gazer PAD20. При движении назад передняя система также остается активной и уведомляет о приближении к объектам. Звуковая частота сигналов передней и задней систем значительно отличаются, чтобы водитель на слух смог без труда различить их и мгновенно отреагировать. При подключении единой системы к зеркалу Gazer на изображении выводится индикация задней системы, а общий динамик подает звуковые оповещения с двух систем одновременно.

Самодиагностика и алгоритмы оповещений:

  • Парковочный ассистент Gazer PA45F проводит диагностику исправности всех датчиков при каждом включении системы. Если какой-либо из датчиков окажется поврежден или неисправен, система проинформирует об этом. Также система автоматически детектирует закрепленные на автомобиле аксессуары и оборудование, такие, как фаркоп, запасное колесо и даже подножка, и исключает эти объекты из зоны обнаружения препятствий. Также возможно более точно настроить зоны обнаружения при помощи переключателей на центральном блоке или при помощи компьютера и программатора Gazer PAC30.
  • Для обеспечения комфортной парковки парковочная система Gazer PA45F разделяет видимое пространство перед бампером автомобиля на статическую (ближнюю) и динамическую (дальнюю) зоны. Если объект перестал приближаться к автомобилю в динамической (дальней) зоне, то система прекращает звуковые оповещения и возобновляет только если расстояние снова начинает сокращаться. При этом в статической (ближней) зоне звуковые оповещения продолжаются постоянно, даже если расстояние не сокращается.

Подключение к дисплею и зеркалам Gazer:

  • Парктроник Gazer PA45F стандартно комплектуется динамиком, который оповещает о наличии препятствий и приближении к ним. Громкость динамика можно отрегулировать или при необходимости отключить. Для визуального определения препятствий и расстояния к системе подключается опциональный графический LCD дисплей Gazer PAD20, который подсоединяется вместо стандартного динамика. Дисплей поддерживает работу как с одной системой (только задней или только передней), так и с двумя системами одновременно, отображает карту препятствий в графическом виде, расстояние до препятствий и производит звуковое оповещение, причем звук разной частоты для передней и задней систем.
  • Система парковки Gazer PA45F совместима с любой моделью зеркала заднего вида Gazer, как серий MM/MU со встроенным монитором, так и с сериями MMR/MUR с монитором и видеорегистратором. Подключение происходит через кабель динамика/дисплея в аналогичный разъем на стандартной проводке зеркала Gazer. При этом графическая информация о препятствиях выводится поверх изображения камеры заднего вида в виде заполняющихся разноцветных кружков в верхней части картинки. При таком использовании одновременно подключается и зеркало, и динамик, что позволяет ориентироваться при парковке как по графической информации, так и по предупреждающим звуковым сигналам.

Возможности установки и настройки:

  • Датчики пактроника Gazer PA45F имеют уникальную разборную конструкцию, и предназначены для установки в бампер изнутри. Крепление датчика размещается на внутреннюю часть бампера, и в него устанавливается сам датчик. Таким образом видимая снаружи часть датчика находится в одном уровне с поверхностью бампера, полностью как оригинальный парковочный ассистент, установленный заводом производителем автомобиля. Для корректной работы системы важно, чтобы каждый датчик был установлен перпендикулярно земле или угол наклона не превышал 6 градусов.
  • При установке парковочной системы Gazer PA45F для большинства автомобилей все необходимые параметры можно задать с помощью переключателей на корпусе центрального блока. Если бампер автомобиля имеет нестандартный изгиб или необходимо более точно настроить работу системы, можно воспользоваться опциональным программатором PAC30. С помощью программатора можно точно настроить такие параметры как расстояние между датчиками, высота установки датчиков, изгиб бампера, порядок расположения датчиков, изменить статические и динамические зоны, настроить ширину видимости каждого отдельного датчика, а также настроить звуковую частоту предупреждающих сигналов.

Особенности использования:

  • При подключении к CAN шине автомобиля: Парковочная система начинает работу при запуске двигателя. После того как автомобиль начинает двигаться со скоростью выше 15 км/ч – система переходит в режим ожидания. Когда скорость автомобиля снижается ниже 15 км/ч – парковочный ассистент переходит из режима ожидания в режим определения дистанции до препятствия. Также в случае подключения ее совместно с задней системой Gazer PA40R/PA45R она будет активироваться при включении задней передачи.
  • Без подключения к CAN шине автомобиля: Для включения/выключения парковочной системы необходимо воспользоваться кнопкой на проводке подключения питания.
  • После включения, следует самопроверка устройства. Если по результатам проверки все узлы и датчики системы находятся в порядке, система продолжит работу и приступит к обнаружению препятствий.
  • В случае, если устройство обнаружит неисправный датчик, последует звуковая команда, обозначающая нерабочий датчик:
  • Короткий сигнал - Датчик №1 отключен или неисправен
  • Два коротких сигнала - Датчик №2 отключен или неисправен
  • Три коротких сигнала - Датчик №3 отключен или неисправен
  • Четыре коротких сигнала - Датчик №4 отключен или неисправен
  • Длинный сигнал - Все датчики отключены или неисправны
  • После сигнализации о неисправности одного из датчиков система продолжит работу и приступит к обнаружению препятствия основываясь на данных от рабочих датчиков. Парковочный радар может работать даже при наличии всего одного исправного датчика.
  • Алгоритм оповещения о препятствиях при подключении с динамиком:
  • Динамик парковочной системы начинает подавать звуковые сигналы, когда автомобиль приблизится к препятствиям на 0.9 м и ближе.
  • При сокращении расстояния, интервал между звуковыми сигналами сокращается, что позволяет водителю ориентироваться на слух во время парковки.
  • Когда помеха для парковки находится в 0-0.3 м от автомобиля динамик начинает подавать непрерывный звуковой сигнал, что свидетельствует об опасности дальнейшего движения вперед.
  • Если во время парковки автомобиль остановится или начнет удаляться от препятствия – звуковые предупреждения перестанут воспроизводиться спустя 1.5 сек. Таким образом парковочный ассистент позволяет избежать излишних звуковых сигналов внутри автомобиля, если водитель при движении вперед остановился на время или помеха начала удаляться от автомобиля. При этом система продолжает работать и в случае приближения к препятствию она мгновенно начнет оповещать об опасности столкновения.

Алгоритм оповещения о препятствиях при подключении с опциональным дисплеем Gazer PAD20:

  • Когда расстояние до препятствия составляет 0.9-2.5 м на дисплее отображается расстояние до препятствия в цифровом виде, а также графическое отображение срабатывания датчиков.
  • Встроенный в дисплей динамик начинает подавать звуковые сигналы, когда автомобиль приблизится к препятствиям на 0.9 м и ближе, совместно с цифровым и графическим отображением расстояния. 24 RU
  • При сокращении расстояния, интервал между звуковыми сигналами сокращается, что позволяет водителю ориентироваться на слух во время парковки.
  • Когда помеха для парковки находится в 0-0.3 м от автомобиля встроенный динамик начинает подавать непрерывный звуковой сигнал, а вместо цифрового показателя расстояния отображается «- P -», что свидетельствует об опасности дальнейшего движения вперед.
  • Если во время парковки автомобиль остановится или начнет удаляться от препятствия – звуковые предупреждения перестанут воспроизводиться спустя 1.5 сек, но цифровое и графическое отображение по-прежнему будет обновляться и отображаться на дисплее. Таким образом парковочный ассистент позволяет избежать излишних звуковых сигналов внутри автомобиля, если водитель при движении вперед остановился на время или помеха начала удаляться от автомобиля. При этом система продолжает работать и в случае приближения к препятствию она мгновенно начнет оповещать об опасности столкновения.

Комплект поставки и уровень исполнения:

  • Комплект парковочной системы Gazer PA45F предназначен для профессиональной установки и включает в себя центральный блок управления, 4 датчика с креплениями для внутренней установки, динамик, три комплекта сменных адаптеров, комплект проводки с кнопкой принудительной активации, а также специальную фрезу, линейку для разметки бампера, инструкцию по установке и настройке.
  • Все компоненты системы и составляющие комплекта произведены Gazer по наивысшим стандартам автопроизводителей и отвечают самым высоким требованиям по качеству и безопасности. Так, все провода от датчиков к центральному блоку помещены в гофроизоляцию и дополнительно экранированы, датчики имеют высокую степень защиты IP67 и максимально широкий температурный диапазон работы, оснащены специальными герметичными разъемами. В комплекте предусмотрен удлинитель динамика/монитора для прокладки в переднюю часть салона длиной 8 метров, фреза имеет встроенную пружину для максимально точной и аккуратной сверловки.

Основные характеристики:

  • Напряжение питания - 9V-16V DC
  • Максимальное потребление - 400 mA
  • Громкость динамика - 95dB
  • Регулировка громкости - Да (Low/High/OFF)
  • Количество датчиков - 4 шт
  • Возможность принудительного отключения - да (кнопка в комлекте)
  • Диаметр датчика - 16,5 мм
  • Частота работы датчика - 58 kHz
  • Тип датчика - Пассивный
  • Возможность изменения угла установки - Да, адаптеры в комплекте
  • Минимальная высота установки - 30 см
  • Возможность установки датчиков на разной высоте - Да
  • Минимальное расстояние обнаружения - от 10 см
  • Максимальное расстояние обнаружения - 2,80 м
  • Точность измерения - 1 см
  • Время отклика - 0,08 сек
  • Логические зоны обнаружения - Да, 2 зоны (динамическая и статическая)
  • Настройка системы - Да, DIP переключатели или программатор
  • Автоматическое обучение бампер\фаркоп - Да
  • Самодиагностика - Да
  • Определение препятствий - принцип триангуляции
  • Температура хранения -40 С - +90 С
  • Рабочая температура -30 С - +70 С
  • Степень защиты датчика - IP67
  • Степень защиты центрального блока - IP40
Дисплей: Без дисплея
Количество датчиков: 4
Цвет датчика: Черный
С камерой заднего вида(Видео выходом): Нет
Диаметр датчика(мм): 16.5 мм
