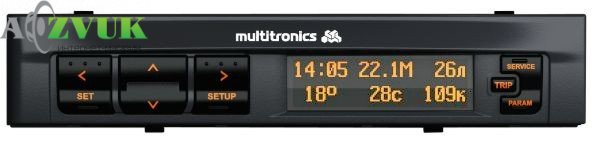

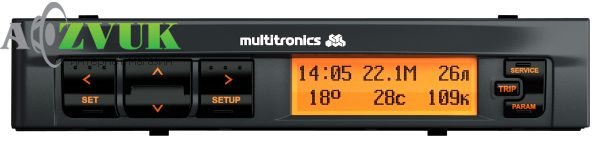

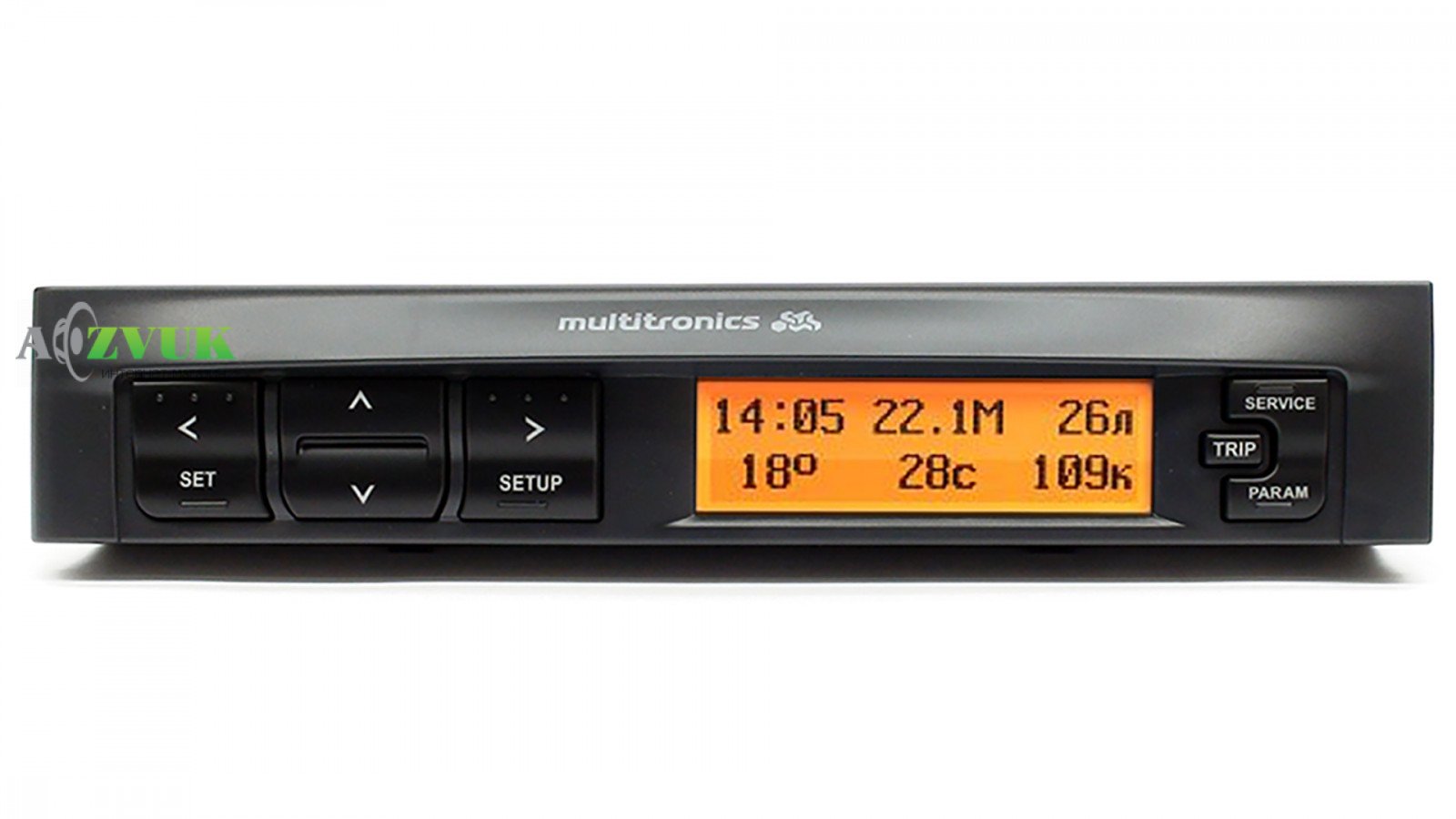

Бортовой компьютер Multitronics X150 на ВАЗ Lada

Описание Бортовой компьютер Multitronics X150 на ВАЗ Lada:

• Многоцветный мультидисплейный графический маршрутный компьютер Multitronics Comfort X150 устанавливается в штатное место для бортового компьютера в автомобилях ВАЗ семейства "Самара" и "Самара-2", совместим со след. ЭБУ: Январь 5.1, Bosch M1.5.4, Bosch M1.5.4N, VS 5.1 Ителма, Январь7.2 Ителма, Bosch MР7.0, Bosch M7.9.7, Bosch M7.9.7+
• Маршрутный бортовой компьютер Multitronics X150 имеет многоцветный графический ЖК-дисплей с RGB-подсветкой (символы, графики, 128x32 символов) и возможность подключения парктроника Multitronics PT-4TC.
• Маршрутный БК Multitronics Х150 функционально соответствует БК Multitronics Х140
• Отличие Multitronics X150 от X140 — отсутствие голосового синтезатора, озвучивание производится с помощью встроенного зуммера.
• Основные особенности маршрутного компьютера:

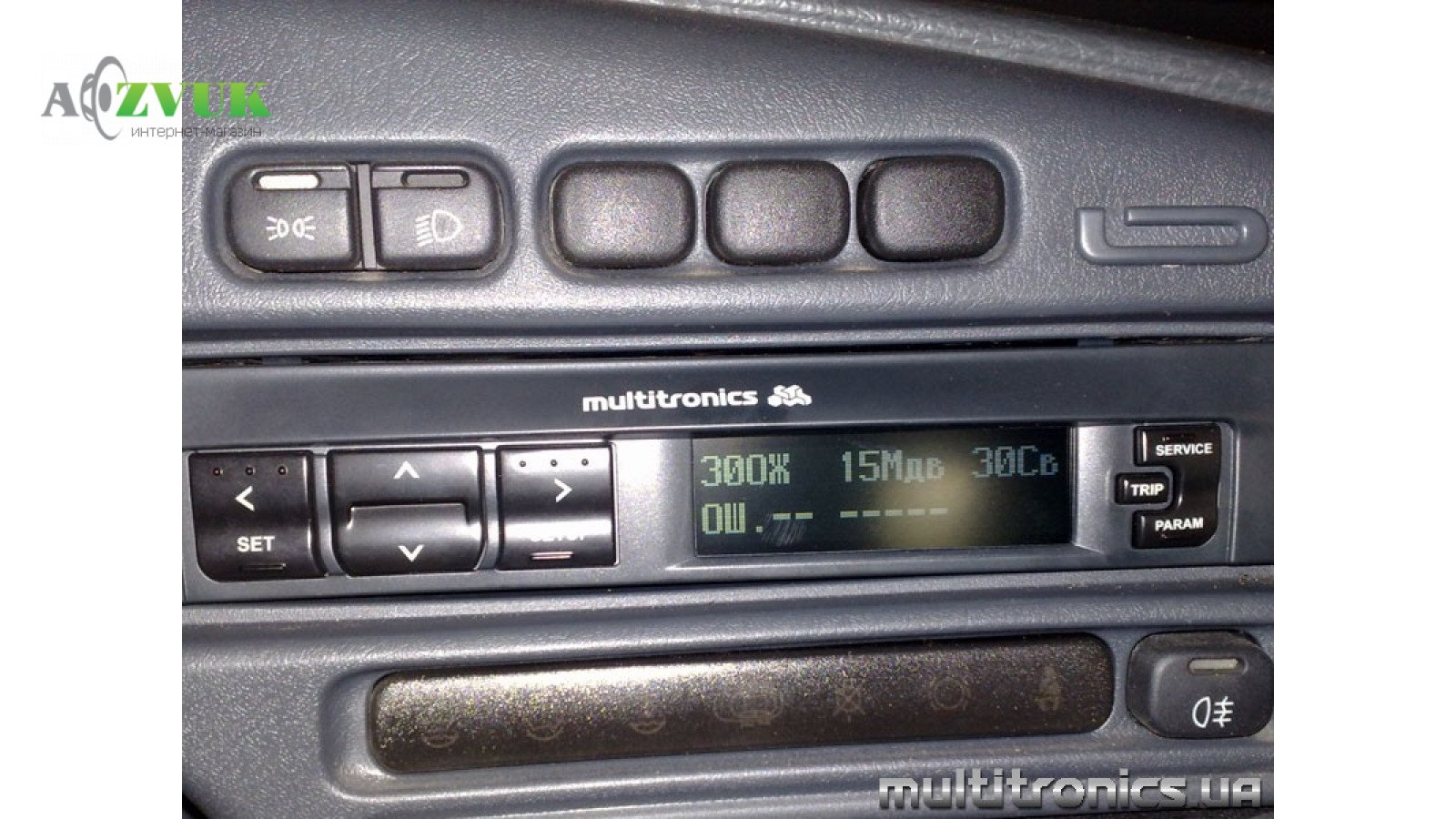

• Установка в стандартное место МК в машине;
• Графический индикатор — наблюдение мгновенных параметров в виде графиков;
• RGB дисплей произвольного цвета;
• Более 100 функций и параметров;
• Автоматическое переключение яркости день / ночь;
• Предупреждение о не выключенных габаритах;
• 6 параметров на дисплее одновременно;
• 3 программируемых мультидисплея пользователя;
• Смена 6-и параметров одним касанием;
• Зуммер - предупреждения и уведомления;
• Текстовая расшифровка кодов ошибок;
• Автоматический расчет поправочных коэффициентов по скорости и расходу топлива;
• Расширенные настройки;
• Произвольная тарировка топливного бака;
• Возможность подключения пакртроника Multitronics;
• Переключение вида дисплея позитив / негатив;
• Полноценный таксометр.
• Эконометр - позволяет устанавливать значение пробега на остатке топлива в баке и контролировать стиль поездки (расход топлива), соответствующий установленному значению. В этом режиме компьютер показывает, насколько возможно на данном остатке топлива в баке проехать указанное количество километров: положительная разница указывает, насколько больше километров можно проехать, отрицательная - количество километров, которое машина не проедет без дозаправки.
• Таксометр - дисплей "Стоимость поездки" можно использовать как таксометр. В этом дисплее возможно устанавливать "минималку" (стоимость подачи такси), в течении поездки одним нажатием изменять тарифы (5 дневных и 5 ночных тарифов), использовать режим оперативного проговаривания стоимости поездки, а также включать дополнительную оплату за скорость: режим "шеф гони!"
• 3 режима выбора бака - возможно выбрать 3 режима отображения остатка топлива в баке:
• ДУлн - расчет ведется по линейному принципу, когда зависимость между напряжением на ДУТ и количеством топлива постоянна и линейна.
• ДУтр - при нелинейной зависимости (н-р сложная форма бака)
• ЭБУ - остаток топлива задается пользователем вручную, а замет вычисляется исходя из израсходованного топлива по показаниям ЭБУ.
• ДУТ - датчик уровня топлива.
• Графический режим - в данном режиме на экране отображается только 1 параметр и строится график его изменения. Частота обновления графика задается пользователем. Режим применяется только для мгновенных параметров.
• Автоматическая регулировка яркости - маршрутный бортовой компьютер Multitronics X140 подключается в выходу габаритов машины. Возможно задать 2 уровня яркости: при выключенных габаритах (напряжение на проводе отсутствует) и при включенных (есть напряжение на сигнальном проводе), после этого МК будет автоматически переключать яркость при включении габаритов.
• Предупреждение о забытых габаритах - если зажигание выключено и включены габаритные огни, то МК подаст предупредительный сигнал (провод габаритов должен быть подключен).
• Переключение дисплея позитив / негатив - экран МК Multitronics X140 возможно переключить из одного типа отображения данных в другой.
• Автоматический расчет поправочных коэффициентов - МК Multitronics X140 позволяет в автоматическом режиме рассчитать поправочные коэффициенты по скорости и расходу топлива. В этом случае для расчета поправки пользователь вносит только эталонное значение, после чего МК автоматически рассчитывает корректировки и вносит их в память.
• Подключение парктроника - к МК Multitronics X140 можно дополнительно подключить парковочные радары Multitronics для облегчение движения задним ходом. В этом случае дисплей маршрутного компьютера будет автоматически переключаться в режим отображения расстояния до препятствия при включении заднего хода.

Функции маршрутного бортового компьютера

• Дисплеи "ПАРАМЕТРЫ 1-3"
• Мгновенный расход топлива на 100 км
• Остаток топлива в баке
• Температура охлаждающей жидкости
• Температура воздуха
• Скорость
• Обороты
• Напряжение
• Время
• Дроссель
• Массовый расход воздуха
• Прогноз пробега на остатке топлива в баке
• Напряжение на датчике кислорода
• Положение шагового двигателя
• Длительность впрыска
• Мгновенный расход топлива в час
• УОЗ
• Эконометр
• Дисплей "Средние за поездку"
• Время за поездку
• Расход на 100 км за поездку
• Скорость средняя за поездку
• Пробег за поездку
• Расход топлива за поездку
• Стоимость поездки
• Дисплей "Средние/сброс"
• Время с момента сброса
• Расход на 100 км средний с момента сброса
• Скорость средняя с момента сброса
• Пробег с момента сброса
• Расход топлива с момента сброса
• Стоимость с момента сброса
• Дисплей "Средние накопительный"
• Моторесурс накопительный
• Расход на 100 км общий накопительный
• Абсолютная средняя скорость
• Абсолютный пробег
• Расход топлива/общий
• Стоимость/общая
• Дисплей "Средние в пробках"
• Время в пробках
• Расход на 100 км средний в пробках
• Скорость средняя в пробках
• Пробег в пробках
• Расход топлива в пробках
• Стоимость в пробках
• Дисплей "Стоимость поездки"
• Стоимость 1 км такси
• Стоимость 1 минуты такси
• Стоимость "подачи" а/м
• Пробег такси
• Время такси
• Общая стоимость поездки

Дисплей Технического обслуживания 1

• Замена воздушного фильтра
• Замена масла КПП
• ТО форсунок
• Среднее напряжение АКБ
• Замена ремня ГРМ
• Информация

Дисплей Технического обслуживания 2

• Замена охлаждающей жидкости
• Замена масла двигателя
• Замена свечей
• Ошибки системы
• Сушка свечей зажигания

Дисплей Установок 1

• Коррекция индикации скорости
• Коррекция индикации расхода топлива
• Поправка по температуре воздуха
• Включение таймера
• Отключение таймера
• Активизация таймера

Дисплей Установок 2

• Граница превышения оборотов двигателя
• Граница превышения скорости
• Расчет прогноза пробега на остатке топлива по среднему расходу или по последним 10 км
• Период автосброса в дисплее "Средние/сброс"
• Звуковое сопровождение / установка громкости**
• Установка периода графопостроителя

Дисплей Установок 3

• Граница скорости для расчета параметров "Пробки"
• Установка цвета
• Переключение режимов бака
• Выбор протокола
• Период автоповтора**
• Установка режима графопостроителя

Дисплей Установок 4 (выбор варианта предупреждения - мелодия, вывод только текстового сообщения, отключение всех сообщений)

• Оповещение о превышении напряжения бортсети
• Оповещение о превышении скорости
• Оповещение о пониженном напряжении бортсети
• Оповещение о превышении оборотов
• Оповещение об остатке бака менее 6 литров
• Оповещение о возможности гололеда

Дисплей Установок 5 (выбор варианта предупреждения - мелодия, вывод только текстового сообщения, отключение всех сообщений)

• Оповещение о необходимости ТО
• Оповещение о разгоне до 100 км/час
• Оповещение в режиме эконометр
• Оповещение о неисправностях
• Оповещение о перегреве двигателя
• Установка температуры включения вентилятора

Дополнительные возможности МК Х150

• Принудительное включение вентилятора*
• Коррекция хода часов
• Показ максимальной скорости на последнем километре пути
• Голосовое проговаривание названий и значений параметров и превышение установленных границ**
• Голосовое предупреждение о неисправностях, голосовая расшифровка кодов ошибок**
• Сброс кодов ошибок
• Линейная калибровка топливного бака по двум точкам при полном и пустом баке
• Произвольная тарировка топливного бака
• Измерение времени разгона до скорости 100км/час за время менее 20 секунд*
• Произвольная конфигурация дисплеев "Параметры 1-3"
• Изменение яркости подсветки
• Два режима яркости День/ночь
• Возможность общего сброса и возврата к заводским установкам
• Энергонезависимая память настроек и расчетов
• Возможность подключения Парктроника "MULTITRONICS" (опция)
• Установка полного бака в режиме "РХХХ" после заправки одним нажатием
• Дополнительный дисплей средних параметров из дисплея "В пробках"
• Переключение вида дисплея негатив/позитив
• 13 графических дисплеев
• Регулировка контрастности индикатора
• Регулировка громкости**
• Возможность установки поправки расхода и скорости двумя способами
• Возможность управления внешними устройствами при помощи таймера
• Предупреждение о не выключенных габаритах
• * - кроме Bosch MP 7.0
• ** - только для Multitronics X150

Комплект поставки БК X150:

• МК Multitronics Х150 - 1 шт.
• Датчик внешней температуры (длина провода 3 метра) - 1 шт.
• Кабель-переходник для подключения к а/м без разъема МК - 1 шт.
• Дополнительный соединитель с К-линией - 1 шт.
• Дополнительная клемма диагностики (штырь 1.5 мм) - 1 шт.
• Руководство по эксплуатации - 1 шт.
• Гарантийный талон на 1 год - 1 шт.
• Упаковочная коробка - 1 шт.
• Решение возникших проблем / общий сброс
• После отключения замка зажигания подсветка прибора должна отключаться, а сам дисплей должен продолжать работать. Потребление прибора в этом состоянии не более 0,03 А.
• Для ОБЩЕГО сброса и возврата к заводским установкам при отключенном питании нажмите кнопку "Set" подайте питание на клеммы 5 и 7 прибора. Удерживайте нажатой 2 секунды кнопку "Set" после подачи питания.

Характеристики

Основные функции бортового компьютера X150

• Чтение параметров ЭБУ двигателя да
• Ведение статистики поездок да
• Предупреждение о критических значениях параметров да
• Чтение и сброс кодов неисправностей систем автомобиля да
• Напоминания о необходимости проведения технического обслуживания да
• Расчет расхода топлива да

Возможности бортового компьютера

• Сушка свечей ? да
• Принудительное включение вентилятора охлаждения двигателя ? да
• Отображение максимальной скорости на последнем километре пути да
• Время разгона до скорости ? да
• Журнал скорости на последнем километре пути да
• Эконометр да
• Таксометр да
• Контроль качества топлива да
• Самописец параметров с функцией "Обратный отсчет" да
• Настраиваемые наборы параметров на экране (мультидисплеи) ? да
• Диагностические функции бортового компьютера
• Отображаемые параметры ? базовые / стандартные
• Чтение и сброс ошибок ЭБУ да

Ведение статистики (усреднение параметров)

• средние за поездку да
• средние суточные да
• средние накопительные ? да
• средние в пробках да
• средние без пробок да

Настройки бортового компьютера

• Выбор диагностического протокола да
• Корректировка расхода топлива да
• Корректировка скорости и пробега да
• Установка объема бака да
• Калибровка бака ? да
• Установка границ параметров ? да
• Источник показаний оборотов ЭБУ
• Источник показаний скорости ЭБУ
• Источник показаний расхода топлива (бензин, дизель) ЭБУ
• Источник данных об остатке топлива в баке датчик уровня топлива / расчетный (ручной ввод)
• Настройка типа озвучивания предупреждений об аварийных ситуациях ? да
• Настройка периода оповещения об аварийных событиях ? да
• Установка даты и времени вручную
• Установка пробега до прохождения ТО ? да
• Установка стоимости владения автомобилем ? да
• Установка стоимости показателей таксометра ? да
• Настройка парктроников Multitronics ? да

Подключения к внешним источникам

• зажигание да
• габаритные огни да
• датчик уровня топлива да
• внешний датчик температуры воздуха 1 шт.

Спецификация бортового компьютера

• Тип дисплея 128*32 ЖК-дисплей с RGB-подсветкой (символы, графики)
• Тип двигателя впрысковый бензиновый
• Способ крепления ? в штатное место для бортового компьютера
• Место установки ? Lada Samara / Samara-2
• Звуковое/голосовое сопровождение зуммер
• Способ подключения в штатный разъем БК + 1 провод в колодку диагностики
• Напряжение питания +12В
• Средний потребляемый ток в рабочем режиме не более 0,35А
• Средний потребляемый ток в дежурном режиме не более 0,03А
• Рабочая температура окружающего воздуха -20°С...+45°С
• Температура транспортирования и хранения -40°С...+60°С

Дискретность представления информации

• обороты вращения двигателя (дискретность) ? 1...40 об/мин
• расход топлива (дискретность) 0,1 л
• уровень топлива в баке (дискретность) 1 л
• скорость (дискретность) 1 км/ч
• напряжение АКБ (дискретность) 0,1В
• температура (дискретность) 1°С
• расстояние (дискретность) 0,1 км
• напряжение на датчике уровня топлива (дискретность) 0,01 В

Опции

• Подключение парктроников Multitronics 1 парктроник (сзади)
• Совместимые модели парктроников PT-4TC

ЭБУ автомобилей ВАЗ

• Январь 5.1; Bosch 1.5.4(N); VS5.1 Ителма Январь
• Bosch MP7.0 Bosch M7.0
• Bosch М7.9.7 (+); М73; Январь 7.2 (+) Bosch М7.9.7
• Итэлма М74; Bosch ME17.9.7; Итэлма М75
