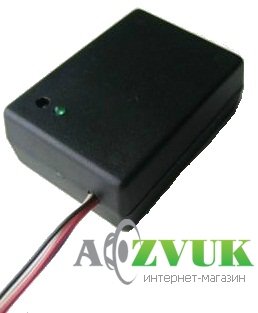

Адаптер рулевого управления Aftec мультируль-М

Описание Адаптер кнопок руля Aftec мультируль М:

• Адаптер предназначен для реализации управления магнитолой штатными резистивными кнопками мультируля. Управление происходит по ИК-каналу путем запоминания и последующего воспроизведения до восьми ИК-посылок пульта магнитолы. Дополнительный провод AUX.
• Универсальность и уникальность устройства " Мультируль " заключается в том , что оно согласуется между любыми марками автомобилей и любыми брендовыми или не брендовыми автомагнитолами. Исключением являются автомобили оснащённые CAN шиной.
• Программирование осуществляется настолько просто, понятно и быстро, что даже чайник с ним справится элементарно.
• Имеется возможность рулевые кнопки переназначить по вашему желанию.

Адаптеры для автомобилей которые имеют резисторы кнопки руля:

• TOYOTA
• HONDA
• MAZDA
• SUBARU
• NISSAN
• MITSUBISHI
• SSANG-YONG
• HYUNDAI
• KIA
• FORD
• SUZUKI
• CHEVROLET
• OPEL
• CITROEN C-crosser
• PEUGEOT 4007
• CHERY

Подключение

• Синий провод – подключить к сигнальному проводу кнопок руля. Второй провод кнопок руля соединить с массой непосредственно возле адаптера.
• Зеленый провод – подсоединить ко второй группе кнопок (для автомобилей Toyota и Nissan). Для остальных автомобилей провод максимально укоротить и изолировать.
• Примечание: зеленый и синий провода можно менять местами.
• Черный провод – масса. К нему же подключить общий провод кнопок руля.
• Белый провод – для программирования замкнуть на массу, затем подать питание на адаптер. После программирования максимально укоротить (оставив возможность подключения) и изолировать.
• Желтый провод – выход ОК с ограничительным резистором для подключения ИК светодиода (можно подключить последовательно 2-3 диода). ИК светодиод подключается «+»(более длинный вывод) к красному проводу АСС, а «-« к желтому проводу. Светодиод располагать в плафоне салонного света, либо направить на водителя.
• Красный провод – питание адаптера. Подключить к АСС либо к выходу REMOTE магнитолы через предохранитель 1А.

Программирование

• Белый провод замкнуть на массу и подать питание на адаптер (удобно выключить и включить АСС). Подождать не менее 1 сек для инициализации устройства. Затем нажать кнопку на руле – светодиод в корпусе адаптера мигнет 1 раз – отпустить кнопку. Нажать соответствующую кнопку на ИК пульте магнитолы, направив пульт на фотоприемник (не в «упор») в корпусе адаптера. Светодиод в корпусе адаптера мигнет 2 раза – отпустить кнопку. Нажать следующую кнопку на руле – мигнет 1 раз. Кнопку на пульте – 2 раза. Максимально можно записать 8 кнопок. Если нужно записать меньше 8 кнопок, то после записи последней отсоединить белый провод от массы. После записи последней посылки (или отсоединения белого провода) обождать несколько секунд, пока светодиод не начнет постоянно мигать. Затем убрать питание, отключить белый провод и подать питание – адаптер готов к работе.
• Примечание: первые 4 команды воспроизводятся быстрее, а с пятой по восьмую – с задержкой между посылками. Рекомендованные к записи первыми команды: громкость +, громкость -, поиск +, поиск-.
