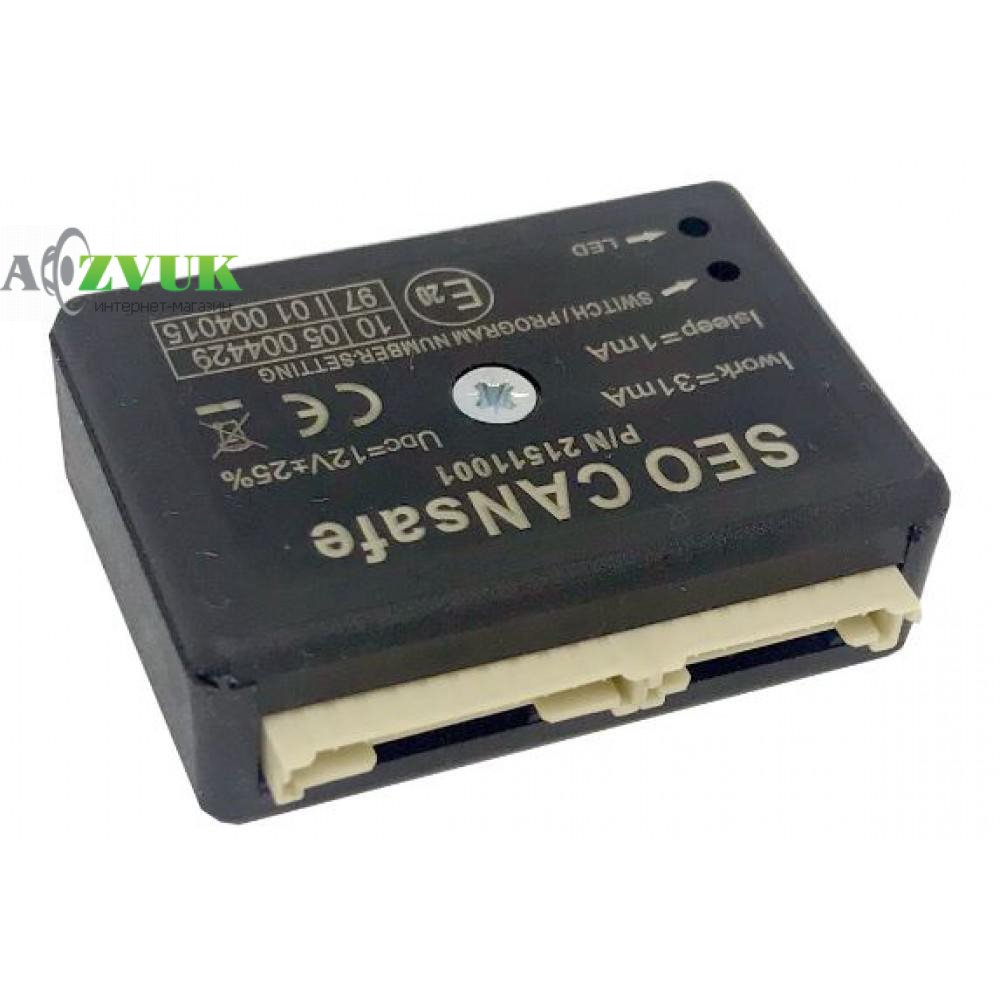

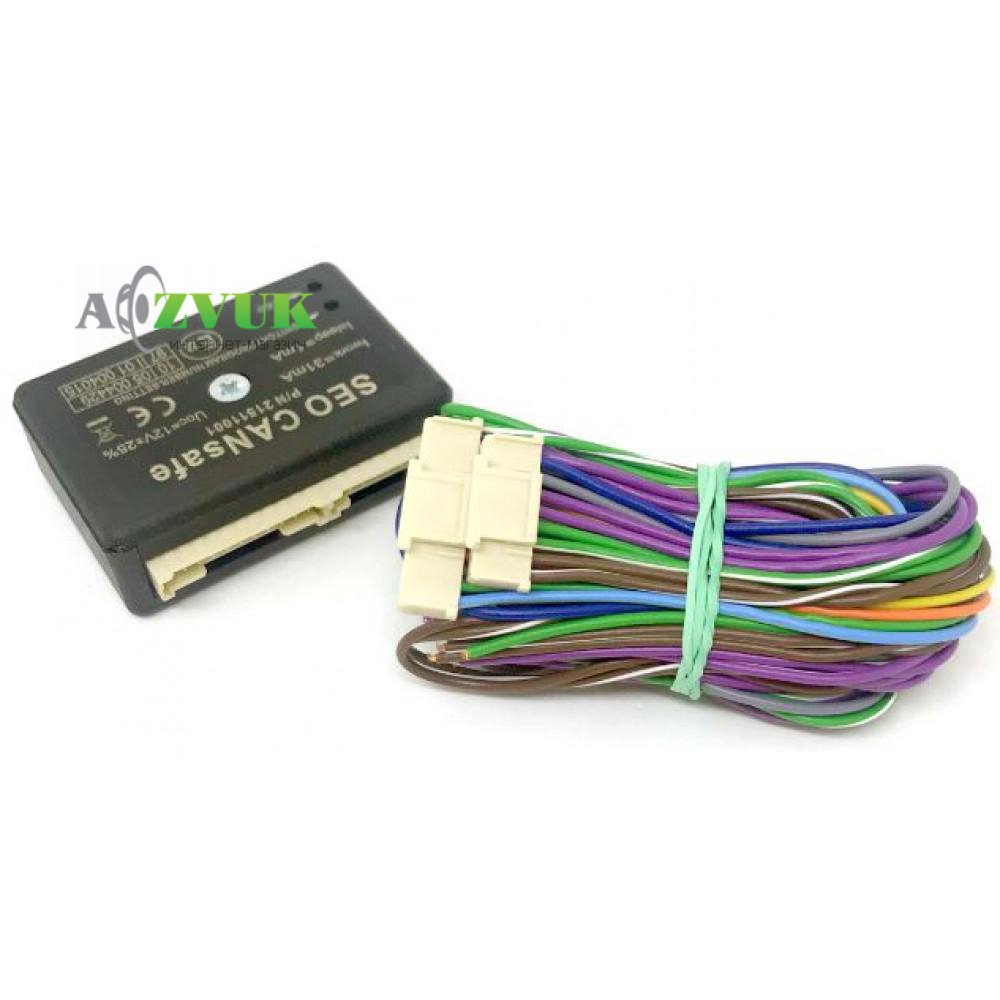

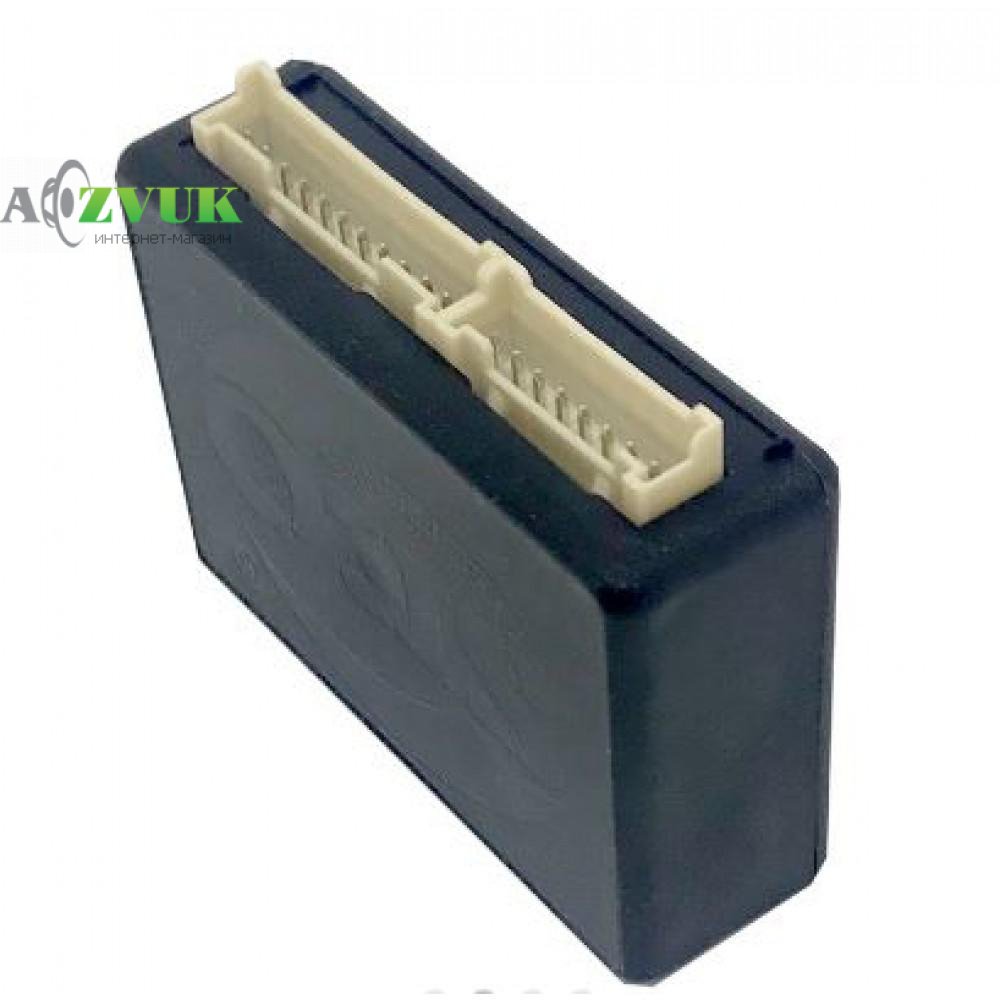

CAN модуль Tiger SEO CANsafe

Описание CAN модуль Tiger SEO CANsafe:

• Конвертер SEO CANsafe в сочетании с любой системой безопасности автомобиля, является прекрасной защитой автомобиля. Установка производится в соответствии со схемами подключения. Номера программ, посвященные конкретным автомобилям, отображаются на соответствующих схемах подключения. SEO CANsafe - это приемо / передающий модуль, который ждет цифрового сигнала от CAN шины, чтобы превратить его в аналоговые сигналы, которые направляются на соответствующие выходы или входы 11-PIN-разъема. Аналоговые сигналы преобразуются в соответствующие команды, которые направляются на CAN шину автомобиля. К устройству можно подключить 3 шины CAN.

ОХРАННЫЕ И СЕРВИСНЫЕ ФУНКЦИИ

• Чтобы получить список поддерживаемых модулем SEO CANsafe автомобилей, нажмите на следующую ссылку: Список АВТО
• Модуль подключается к соответствующим точкам подключения САN шины в автомобиле. Чтобы получить Инструкцию по загрузке схем относительно точек подключения, нажмите на следующую ссылку: СХЕМЫ подключения

Выполните следующие шаги:

• Зайти по ссылке на сайт: http://can24.pro и изберите язык
• Ввведите Имя Пользователя: vistservice
• Ввведите Пароль: CanModule2020
• Нажмите Войти
• Выбрать Мои схемы
• Выбрать U193_51_10
• Выбрать язык на котором будет загружаться файл.
• Выбрать нужную схему.
• Выбрать метод загрузки Скачать на диск
• Дождаться окончания генерации схемы.
• Скачать схему, нажав на имя файла справа.
• После загрузки обязательно нажмите Аккаунт и Выйти

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ:

• Напряжение питания: 9-16 Вольт
• Потребляемая в режиме ожидания ток: ~ 0,95 mA
• Потребляемая ток в режиме приема / передачи: ~ 23,7 mA
• Температурный диапазон: -40 ° C ... + 85 ° C
• Количество поддерживаемых CAN шин: 3
• Скорость приема / передачи с / у шину: 20 kb / s ÷ 1000 kb / s

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ:

• Перед тем, как устанавливать или эксплуатировать модуль, пожалуйста, прочитайте внимательно эту инструкцию и сохраните ее для исключения возможных вопросов, связанных с эксплуатацией.
• Не устанавливайте модуль на автомобиль самостоятельно. Инсталляцию должны проводить только квалифицированные специалисты. Помните, что от этого зависит надежность и безотказность работы модуля и, в конечном счете, Ваша безопасность во время вождения.
• В случае неквалифицированного установки, никакие претензии не принимаются гарантия на модуль не распространяется.
• Производитель оставляет за собой право на модификацию устройства без предварительного уведомления и без ухудшения технических характеристик.
• КАК СКАЧАТЬ СХЕМУ подключения SEO CANsafe
• Чтобы получить схему подключения SEO CANsafe к конкретному автомобилия, нажмите на следующую ссылку: ЗАГРУЗКА СХЕМ подключения
