CAN модуль Kodinis Raktas BX-CAN1350

Описание Kodinis Raktas BX-CAN1350:

• АДАПТЕР CAN-ШИНЫ BX-CAN1350
• CAN модуль BX-CAN1350 это адаптеры нового поколения разработанный литовской компанией KODINIS RAKTAS, благодаря которому установка охранных систем на автомобили с встроенной CAN шиной станет еще проще и быстрей.
• В памяти устройства уже прописано более 500 моделей авто и данный список постоянно обновляется. Достаточно подключить модуль к CAN магистрали автомобиля и спустя некоторое время устройство само определит модель и модификацию автомобиля и произведет все необходимые настройки для бесперебойной работы системы (при условии, что данный автомобиль поддерживается модулем). Список автомобилей поддерживаемых системой можно посмотреть в специальной таблице (список авто можно посмотреть здесь - Совместимость авто), либо с помощью специальной программы CANREADER Loader (скачать программу можно здесь - BX-CAN1350 Loader setup v.1.07 пароль 12345.rar). Для этого установите программу на компьютер, подключите CAN модуль BX-CAN1350 к компьютеру с помощью обычного MicroUSB кабеля и в графе "Установка автомобиля" выберите нужное вам авто.

Процедура подключения и опознания авто:

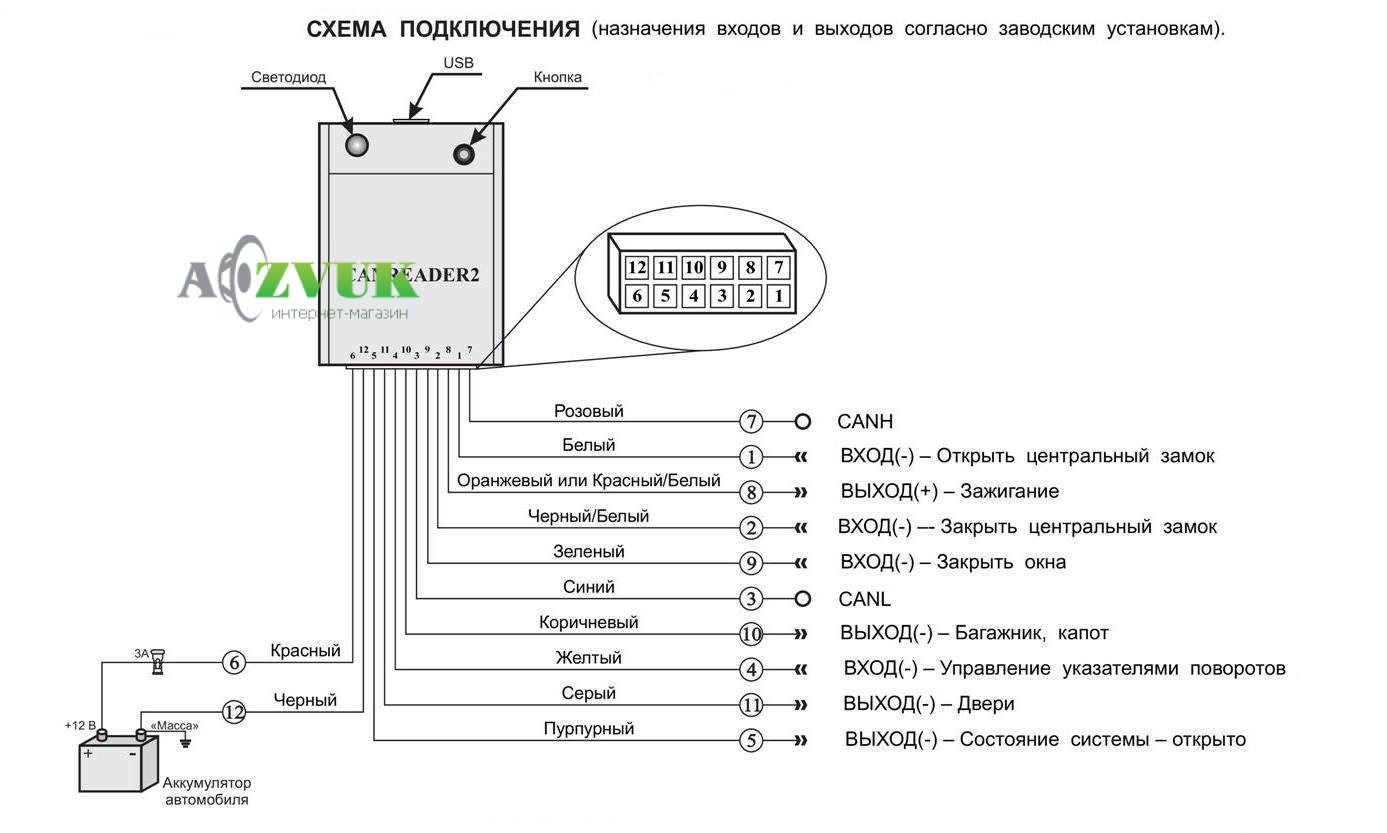

• Подключите провода питания, а также провода CANL и CANH (синий и розовый провод) к соответствующим цепям автомобиля. Светодиод начнет мигать четырехкратными вспышками. Это первый этап опознания авто.
• Включите зажигание. Спустя некоторое время светодиод начнет моргать двухкратными вспышками. Выключите зажигание. Это второй этап опознания авто.
• Если спустя пару минут светодиод продолжает мигать четырехкратными вспышками - повторите предыдущий пункт. Если ничего не изменилось, значит данных вашего автомобиля нет в памяти устройства.
• Откройте-закройте все двери и центральный замок с помощью штатного брелока автомобиля. Светодиод должен погаснуть – опознание завершено.
• Если модуль поддерживает управление по CAN-шине для вашего авто, после опознания модели автомобиля модуль автоматически включит первую программу управления по CAN-шине (НФ=57, НУ=2). Для выбора другой программы нужно подключить модуль к компьютеру с помощью USB кабеля, запустить программное обеспечение CANREADER Loader и выбрать необходимую программу вручную.
• Также с помощью данного программного обеспечения можно изменить назначения входов и выходов модуля.
• Для обнуления данных модуля отключите питание устройства, зажмите кнопку питания и подключите питание. Светодиод будет гореть постоянно на протяжении 10 секунд, после чего он должен погаснуть. Данные обнулены и модуль готов к опознанию нового авто.
